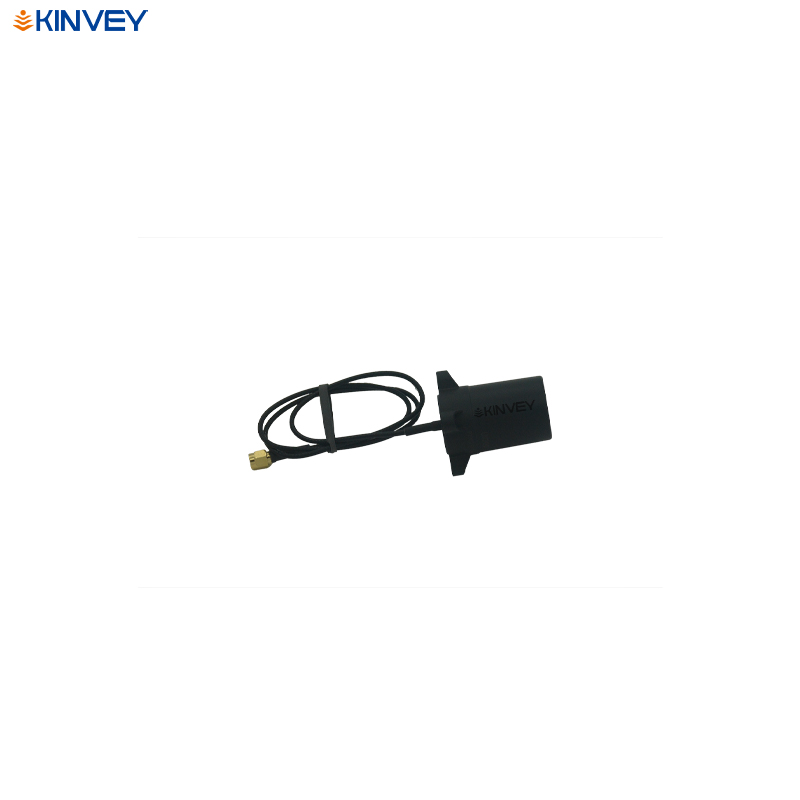

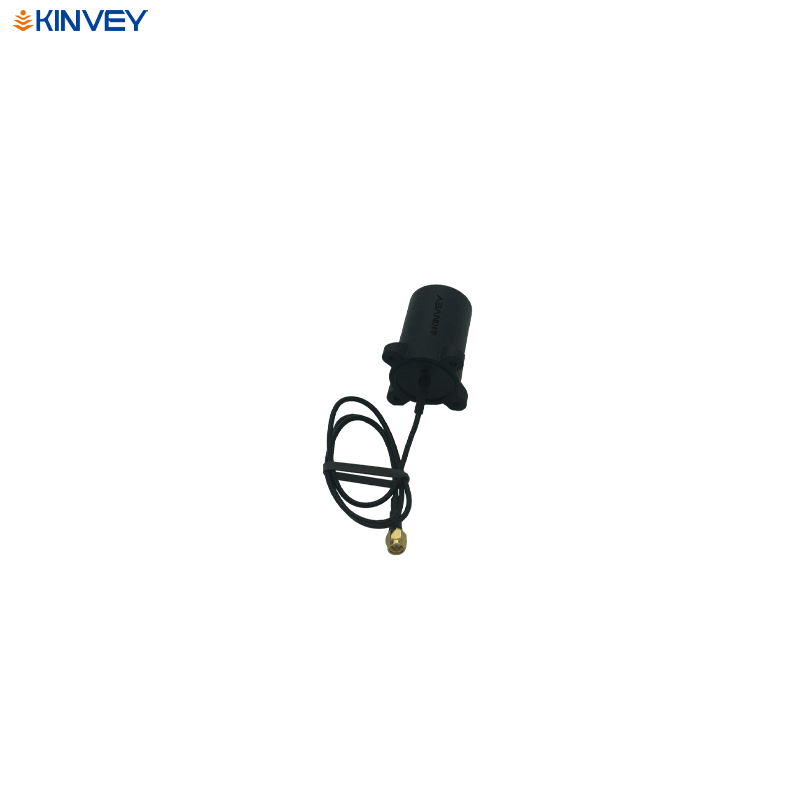

四系统多频无人机天线 KV-UM200

·支持四系统全频段信号
·增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星
·天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

我要咨询

产品简介

技术特点

规格参数

应用领域

推荐产品

产品简介

KV-UM200 是一款支持 GPS、BDS、GLONASS、GALILEO 的四系统多频点无人机天线，可广泛应用于测绘、高精度无人机、车载等行业，特别适用于轻型无人机的诸多应用，如农业、航拍、遥测、灾情监视、巡逻、治安监控、电力巡线等

技术特点

● 无源天线增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星

● 无源天线工作频带宽，可以很好的支持多系统多频点工作，尤其是全球组网的 B3 频点，大幅提高了系统稳定性

● 体积非常小，重量轻，结构可靠，防护等级可达 IP65，大幅提高了无人机整机的可靠性，如防水，冲击等等

● 天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

规格参数

天线特性

频率范围

GPS L1/L2
BDS B1/B2/B3
GLONASS G1/G2/G3
GALILEO E1/E6/E5b

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

≤1.5

最高增益

2.5dBi

相位中心误差

±3mm

低噪声放大器指标

增益

33±2dB

噪声系数

≤1.3dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

DC3.3~12V

工作电流

≤50mA

结构特性

天线尺寸

Φ49.8*38mm

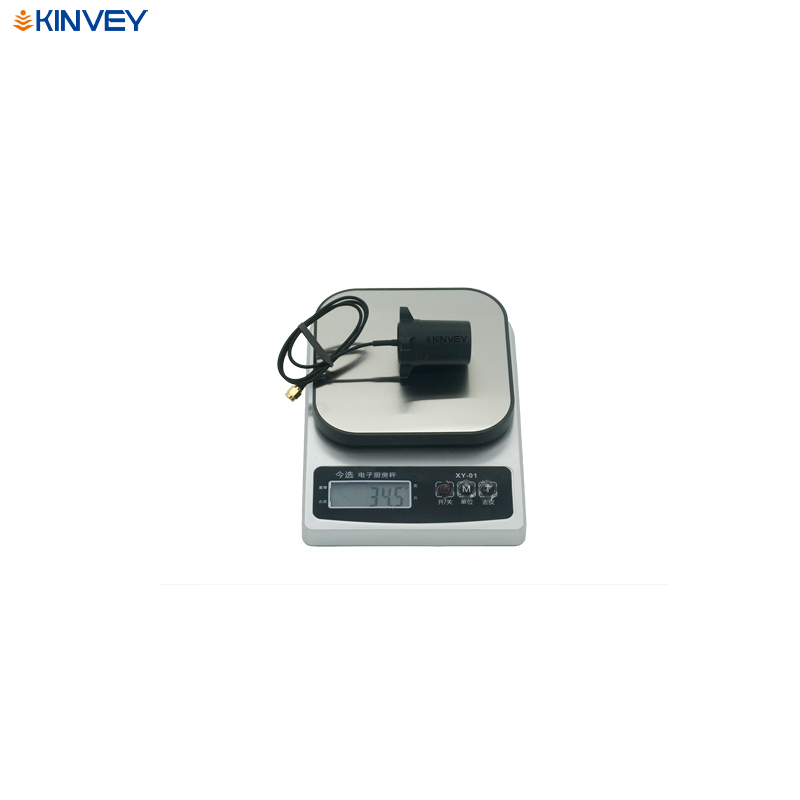

天线重量

≤10g

接头形式

SMA 阳头

工作环境

防水防尘等级

IP65

工作温度

-40℃～+70℃

存储温度

-55℃～+70℃

湿度

95%不冷凝
