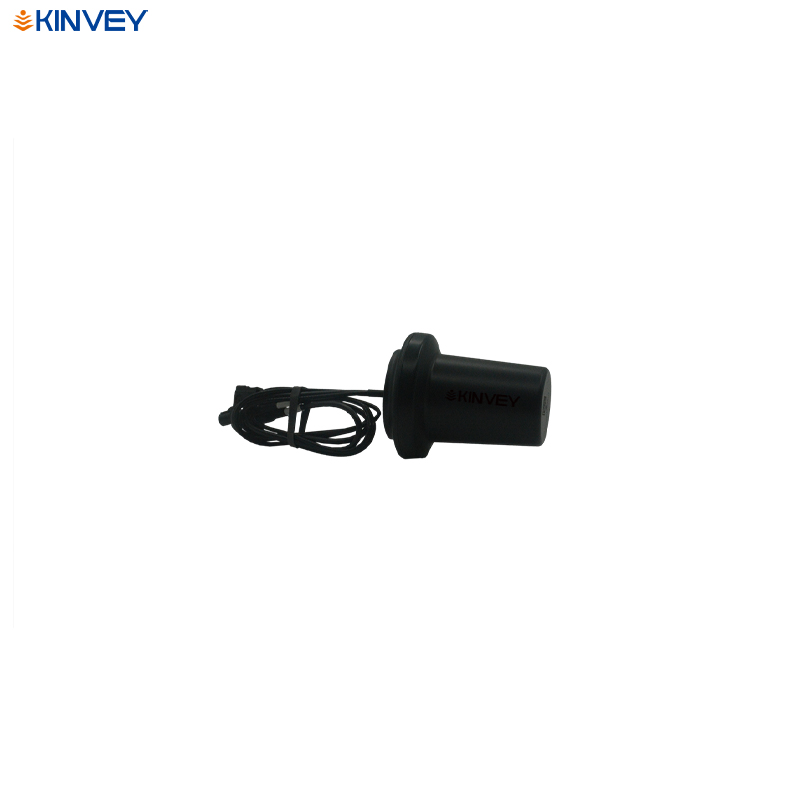

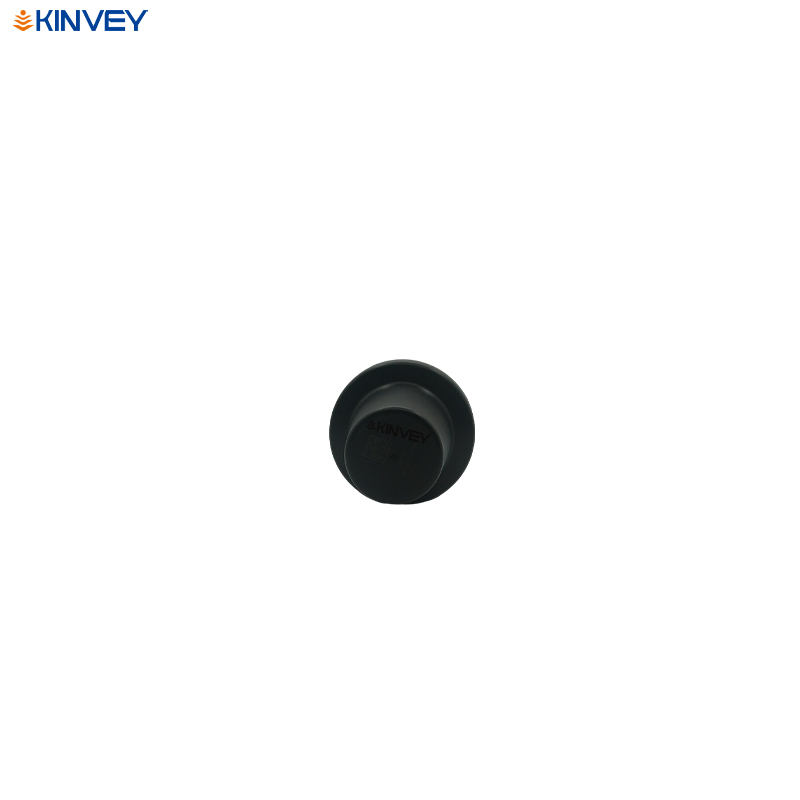

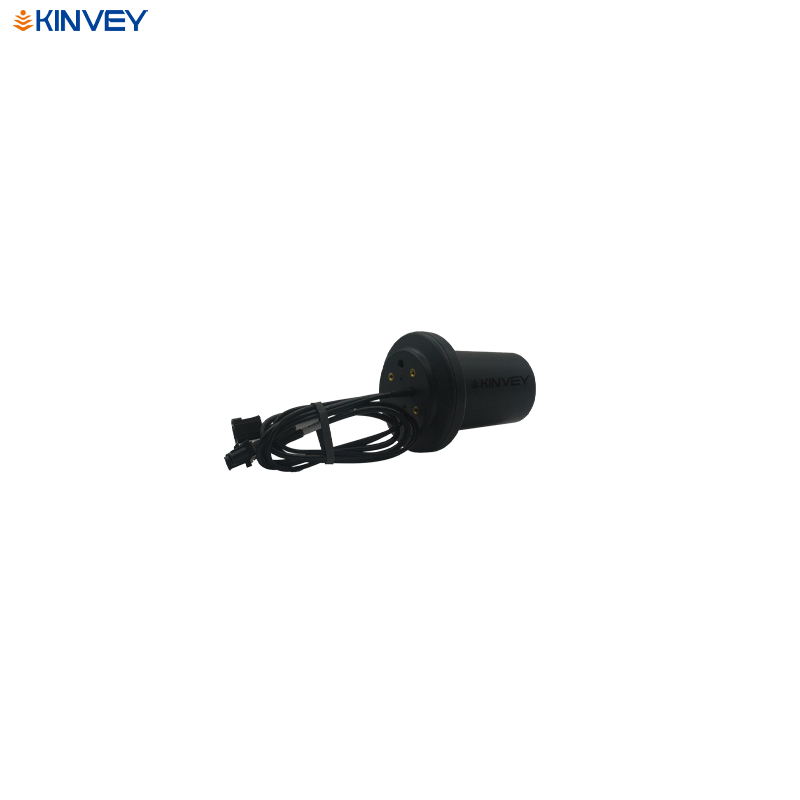

多频无人机/车载天线 KV-UM100

·GNNS天线与4G、WIFI天线组合集成，以简化整机设计
·增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星
·体积小，重量轻，结构坚固可靠，组装后防护等级可达 IP67，满足多种环境应用
·WIFI天线增益高，通信距离远等特点

我要咨询

产品简介

技术特点

规格参数

应用领域

推荐产品

产品简介

KV-UM100 是一款支持四系统多频点GNSS天线、4G、WIFI通信的组合天线，可广泛应用于测绘、高精度无人机、车载等行业，特别适用于轻型无人机的诸多应用，如农业、航拍、遥测、灾情监视、巡逻、治安监控、电力巡线等

技术特点

● GNNS天线与4G、WIFI天线组合集成，以简化整机设计;

● 无源天线增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星

● 无源天线工作频带宽，可以很好的支持多系统多频点工作，尤其是全球组网的 B3/L5等频点，大幅提高了系统稳定性

● 体积小，重量轻，结构可靠，防护等级可达 IP67，大幅提高了无人机整机的可靠性，如防水，冲击等等

● WIFI天线增益高，通信距离远等特点

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1/B2/B3
GLONASS G1/G2/G3
GALILEO E1/E6/E5a/E5b
LBand
WiFi
2400~2480MHZ
5725~5850MHz
4G

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

GNSS≤2，WIFI≤3.54G，典型值＜4，平均效率≥30%

最高增益

GNSS 4dBi，WIFI 1.0dBi

低噪声放大器指标

增益

33±2dB

噪声系数

≤1.3dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

DC3~12V

工作电流

≤40mA

结构特性

天线尺寸

φ70*84mm

接头形式

4G/WIFI FAKRA公头，GNSS FAKRA 母头

工作环境

防水等级

IP67

工作温度

-40℃～+70℃

存储温度

-40℃～+70℃

湿度

95%不冷凝
