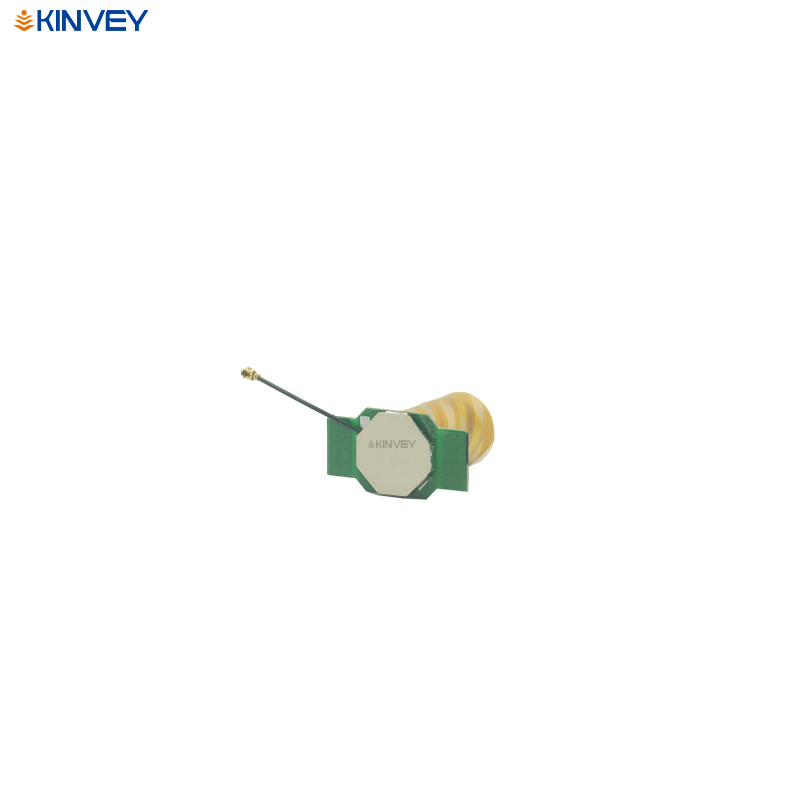

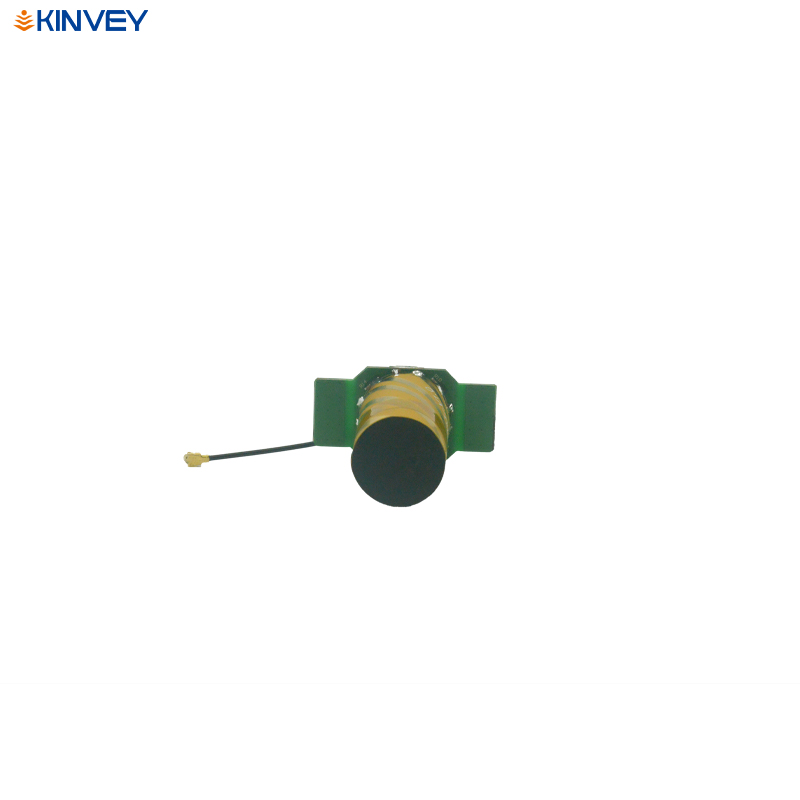

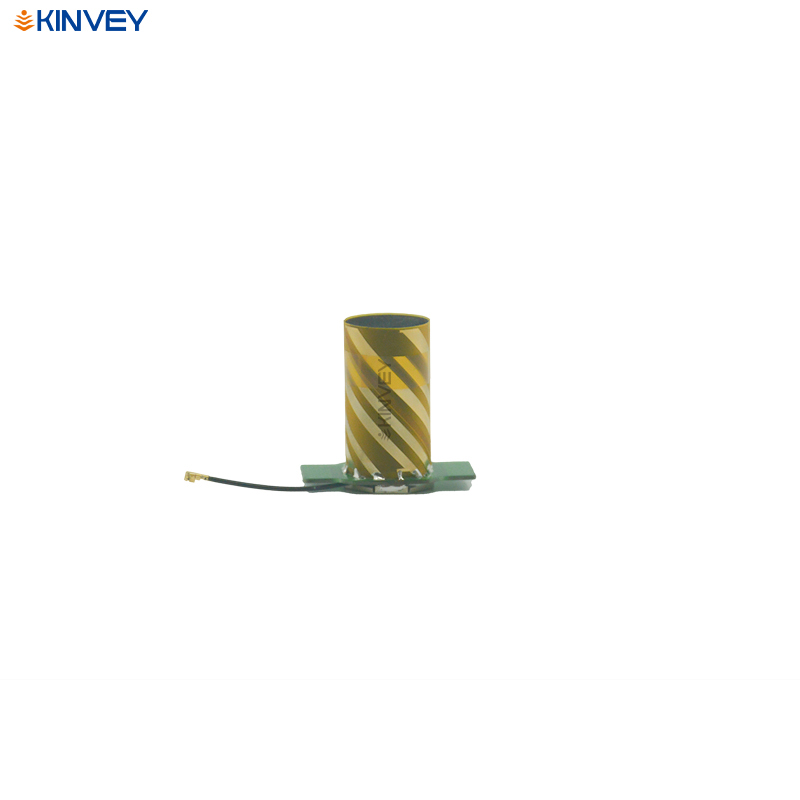

多频手持机天线 KV-GM100

·支持 GPS、BDS、GLONASS 的三系统六频点
·可以很好的支持多系统多频点工作，大幅提高了系统稳定性
·体积非常小，重量轻，集成度高，大幅提高产品便利性
·天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

我要咨询

产品简介

技术特点

规格参数

应用领域

推荐产品

产品简介

KM-GM100 是一款支持 GPS、BDS、GLONASS 的三系统六频点手持机天线，可广泛应用于测绘、高精度无人机等行业，特别适用于无人机便携定位设备，测绘手持机等

技术特点

● 无源天线增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星;

● 无源天线工作频带宽，可以很好的支持多系统多频点工作，大幅提高了系统稳定性

● 体积非常小，重量轻，集成度高，大幅提高产品便利性

● 天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

规格参数

天线特性

频率范围

GPS L1/L2
BDS B1/B2
GLONASS G1/G2/G3

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

≤1.5

最高增益

1.5dBi

低噪声放大器指标

增益

28±2dB

噪声系数

≤1.5dB

输出驻波

≤2.0

带内平坦度

±1dB

工作电压

DC3.3~12V

工作电流

≤45mA

结构特性

天线尺寸

41*22*40mm

天线重量

≤10g

安装方式

PCB 夹板安装

工作环境

防水等级

IP67（安装整机后）

工作温度

-40℃～+70℃

存储温度

-55℃～+70℃

湿度

95%不冷凝
