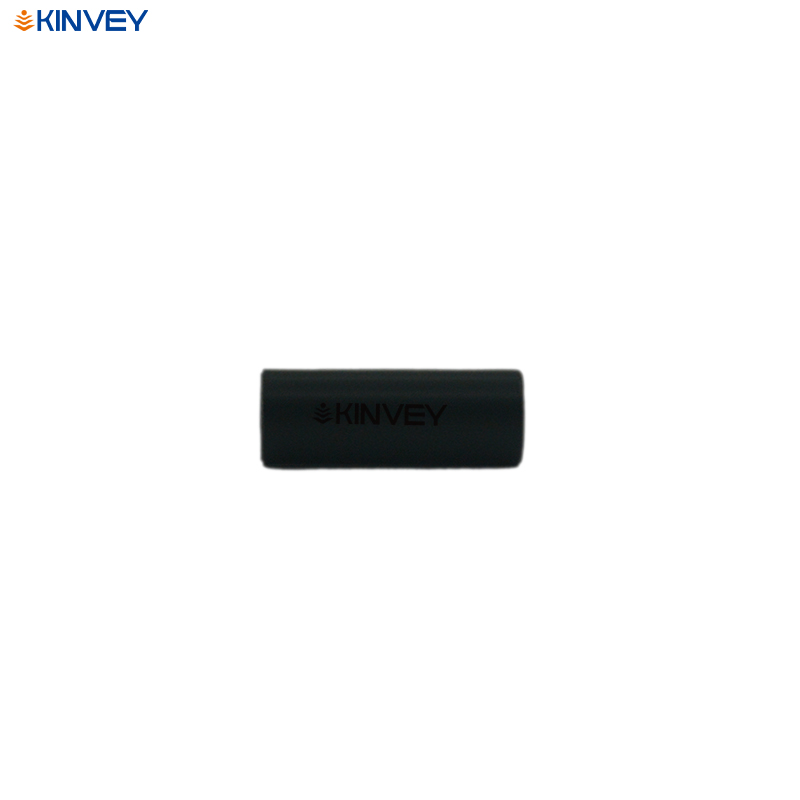

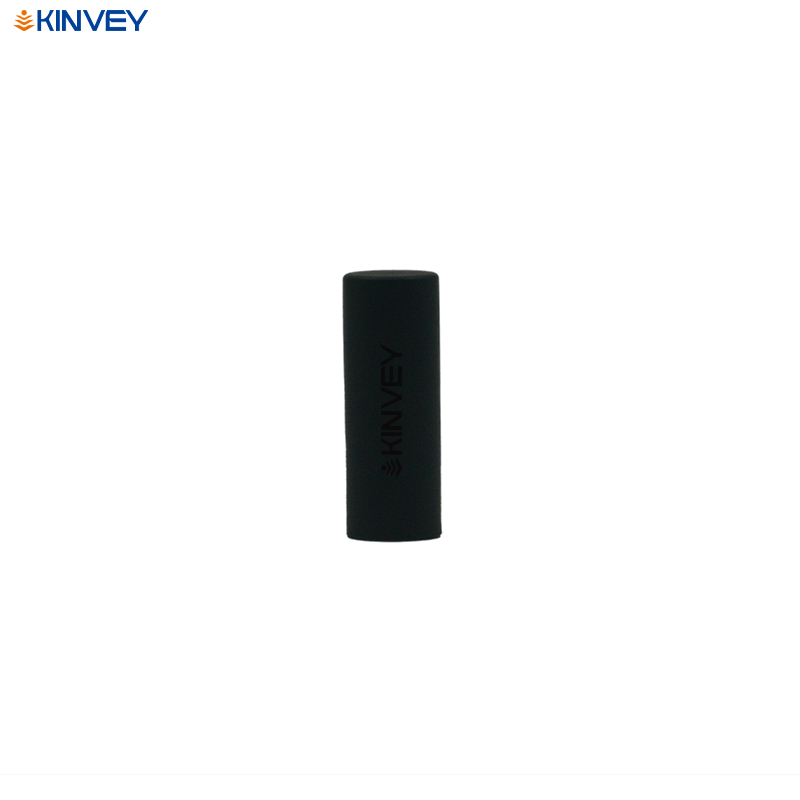

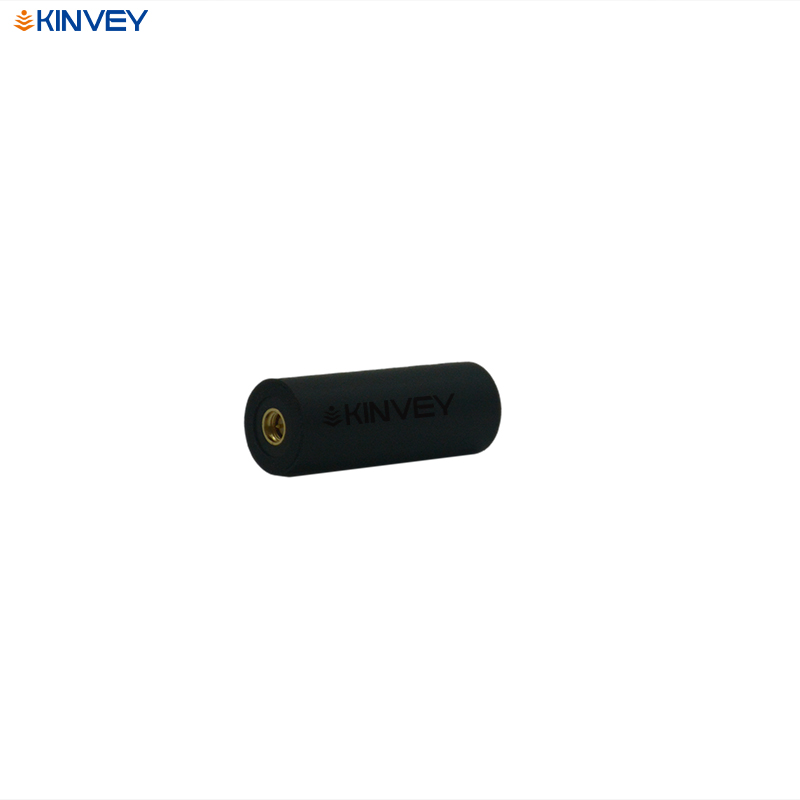

多频手持机天线 KV-G5001

·支持 GPS、BDS、GALILEO三系统五频点
·增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星
·体积小，重量轻，结构坚固可靠，组装后防护等级可达 IP67，满足多种环境应用
·天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

我要咨询

产品简介

技术特点

规格参数

应用领域

推荐产品

产品简介

KV-G5001 是一款支持 GPS、BDS、GALILEO 的三系统五频点手持机天线，可广泛应用于测绘、高精度无人机、车载等行业，特别适用于手持机的诸多应用，如测绘、农业、巡逻、治安监控等

技术特点

● 无源天线增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星;

● 天线频段除了支持GPS L1和L5之外还较好的支持了北斗、GALILEO等系统的频点，大幅提高了系统稳定性

● 体积小，重量轻，结构坚固可靠，组装后防护等级可达 IP67，满足多种环境应用

● 天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

规格参数

天线特性

频率范围

GPS L1/L5
BDS B1/B2
GALILEO E5a

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

≤1.5

最高增益

≥0dBi

低噪声放大器指标

增益

17±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

DC3~3.6V

工作电流

≤25mA

结构特性

天线尺寸

Φ20*55mm

天线重量

≤10g

接头形式

SMA 阳头

工作环境

防水等级

IP67（安装整机后）

工作温度

-25℃～+70℃

存储温度

-40℃～+70℃

湿度

95%不冷凝
