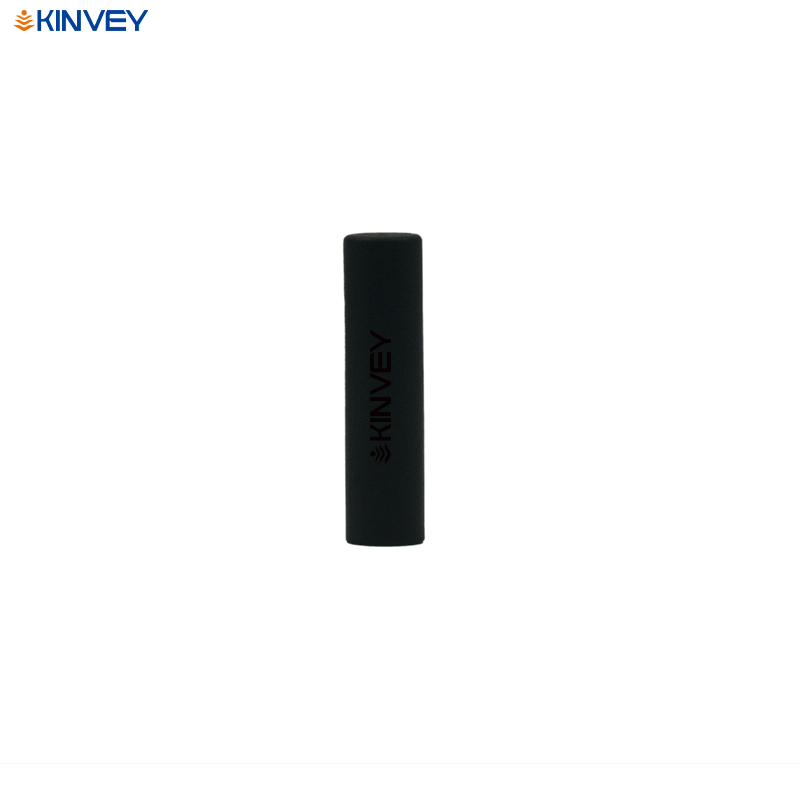

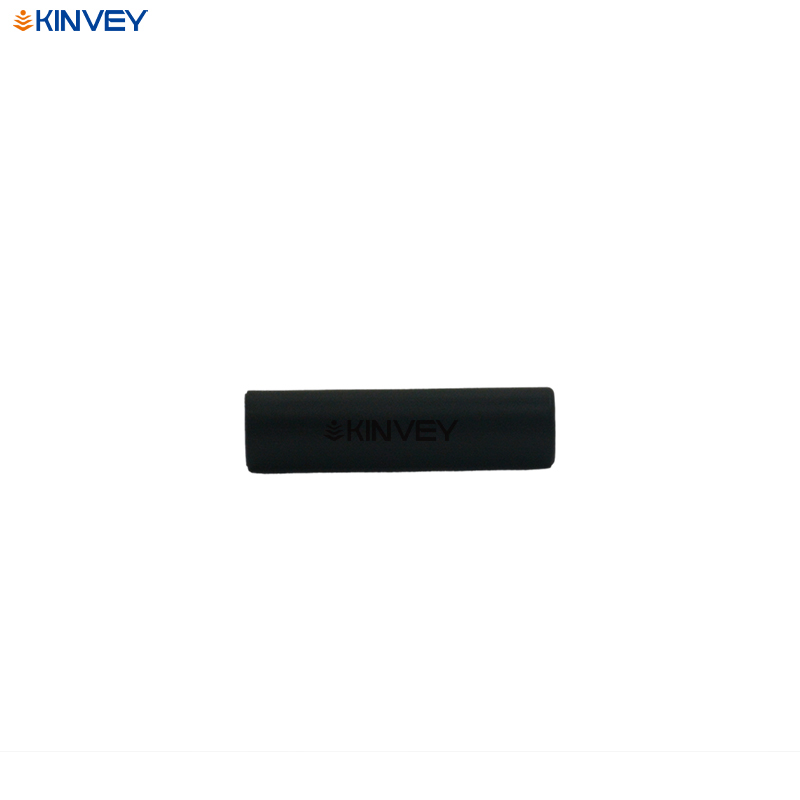

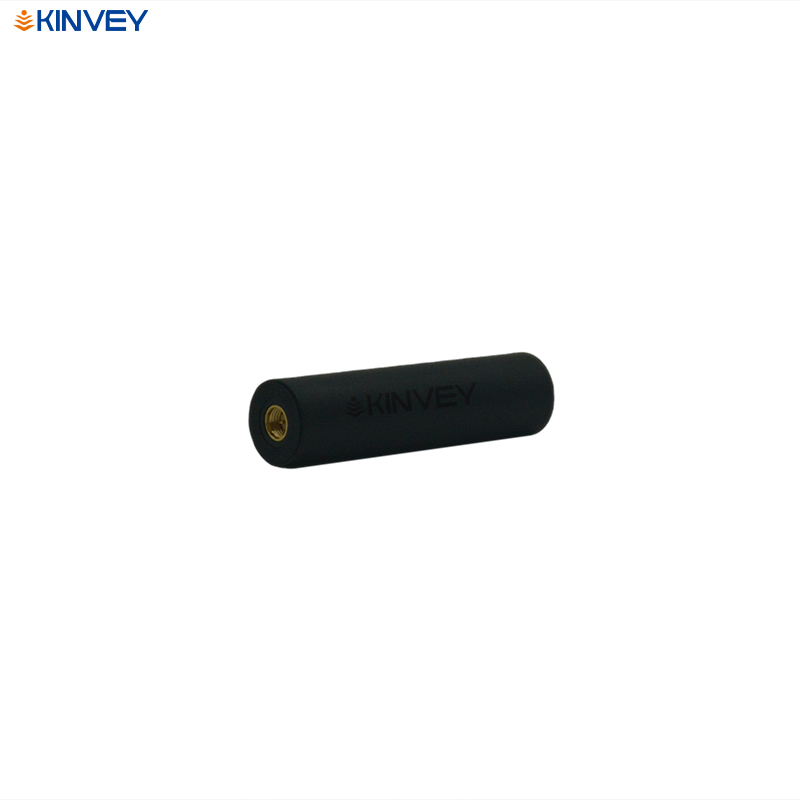

U+大S组合天线 KV-S3002

产品简介

KV-S3002是一款涵盖大S频段和U频段的单端口组合天线，其中，大S频段具有增益高，波束宽等特点，可广泛应用于应急救援、军事通讯等；U频段带宽宽，效率高，可广泛应用于专网通信

技术特点

● 单端口设计，天线重量轻，成本低，结构可靠，安装方便;

● 体积小巧便于集成，不包含接头，天线整体长度100mm

● S波段低仰角增益高，圆极化性能优

● U频段效率高，保证通讯畅通

规格参数

天线特性

频率范围

大S频段:
    发射频率：1980MHz-2010MHz
    接收频率：2170MHz-2200MHz
   U频段：
    400MHz-470MHz

阻抗

50Ω

极化方式

大S频段：
    左旋圆极化
   U频段：
    垂直线极化

天线增益（中心频点）

大S频段：
发射频段：≥2dBi（±35°波束范围内）
                 ≥1.5dBi（±45°波束范围内）
接收频段：≥2dBi（±35°波束范围内）
                 ≥1.5dBi（±45°波束范围内）
   U频段：≥0.5dBi（水平方向均值）

天线轴比

大S频段：≤1.5dB（顶点）
U频段：≥10dB（水平方向）

水平面覆盖角度

大S频段：0°~360°
U频段：0°~360°

输出驻波

大S频段：≤1.5
U频段：≤2.5

结构特性

天线尺寸

Φ15*100mm（不含公差，不包含接头）

重量

≤15g

接头形式

SMA-J

工作环境

防护等级

IP67防水、防尘

工作温度

-40℃～+85℃

存储温度

-55℃～+85℃

湿度

95%不冷凝
