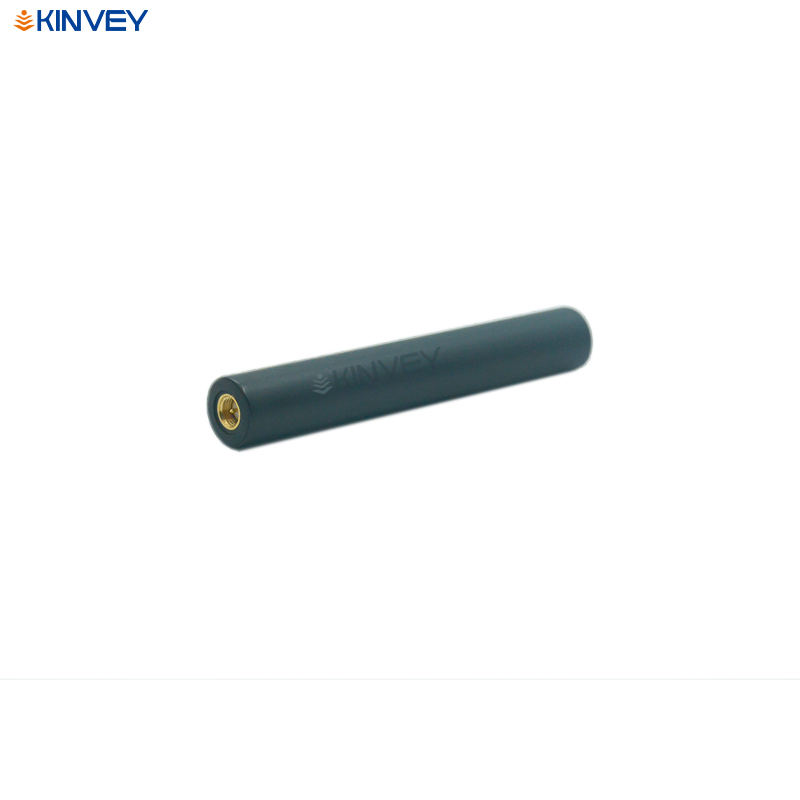

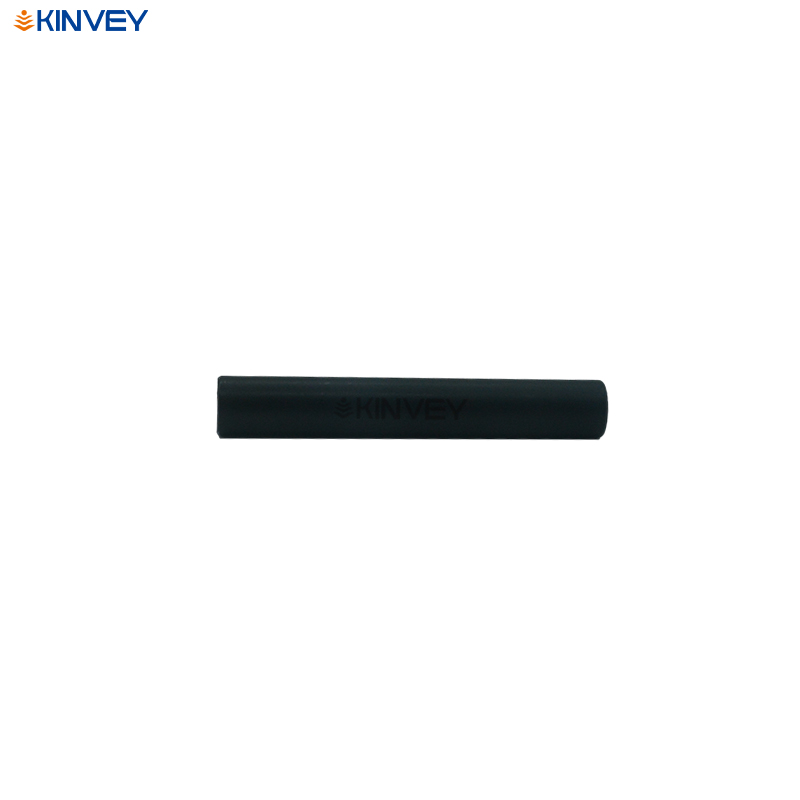

多频手持机天线 KV-S2001

产品简介

KV-S2001是一款应用于天通卫星的小型化移动通讯收发天线，支持S波段双向通信，天线具有增益高，波束宽，轴比小等特点，可广泛应用于应急救援、军事通讯等手持设备等

技术特点

● 重量轻，体积小，便于集成;

● 低仰角增益高

● 圆极化性能优

● 性能可靠稳定，IP67防水、防尘

规格参数

天线特性

频率范围

发射频率：1980MHz-2010MHz
接收频率：2170MHz-2200MHz

阻抗

50Ω

天线增益（中心频点）

发射频段：≥3dBi（顶点增益）
                 ≥1.5dBi（±35°波束范围内）
                 ≥0.5dBi（±45°波束范围内）
接收频段：≥3dBi（顶点增益）
                 ≥1.5dBi（±35°波束范围内）
                 ≥0.5dBi（±45°波束范围内）

天线轴比

≤1.5dB（顶点）

水平面覆盖角度

0°~360°

输出驻波

≤2

结构特性

天线尺寸

Φ13*90mm（不含公差）

重量

≤15g

接头形式

SMA-J

工作环境

防护等级

IP67防水、防尘

工作温度

-40℃～+85℃

存储温度

-45℃～+85℃

湿度

95%不冷凝
