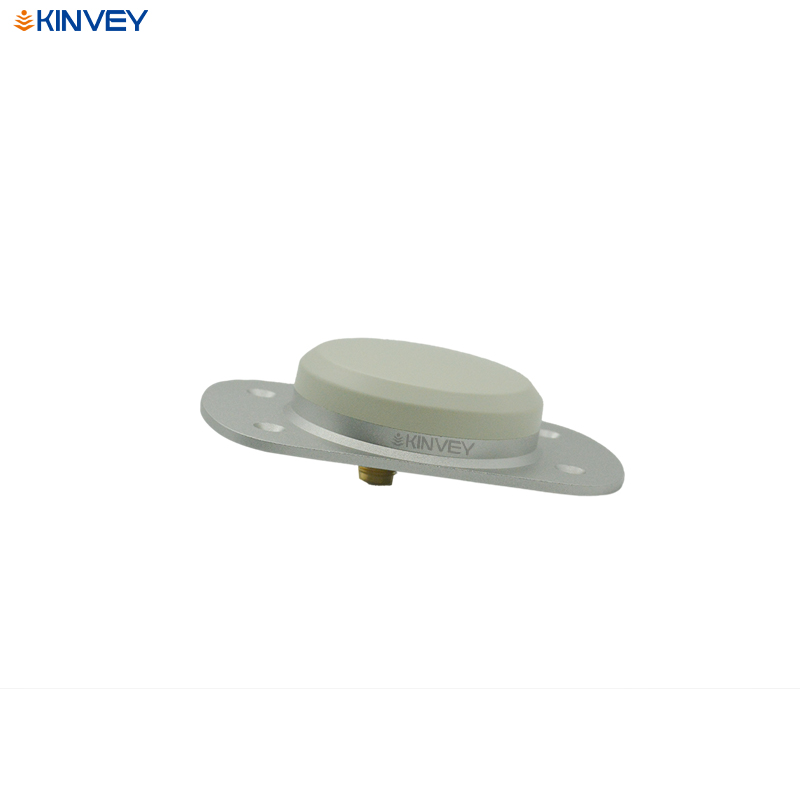

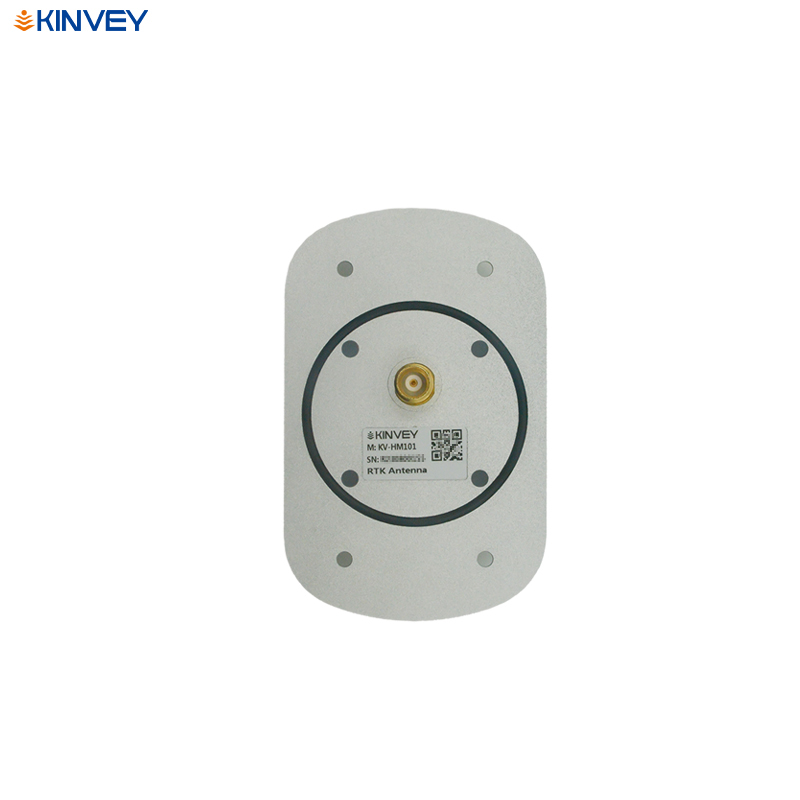

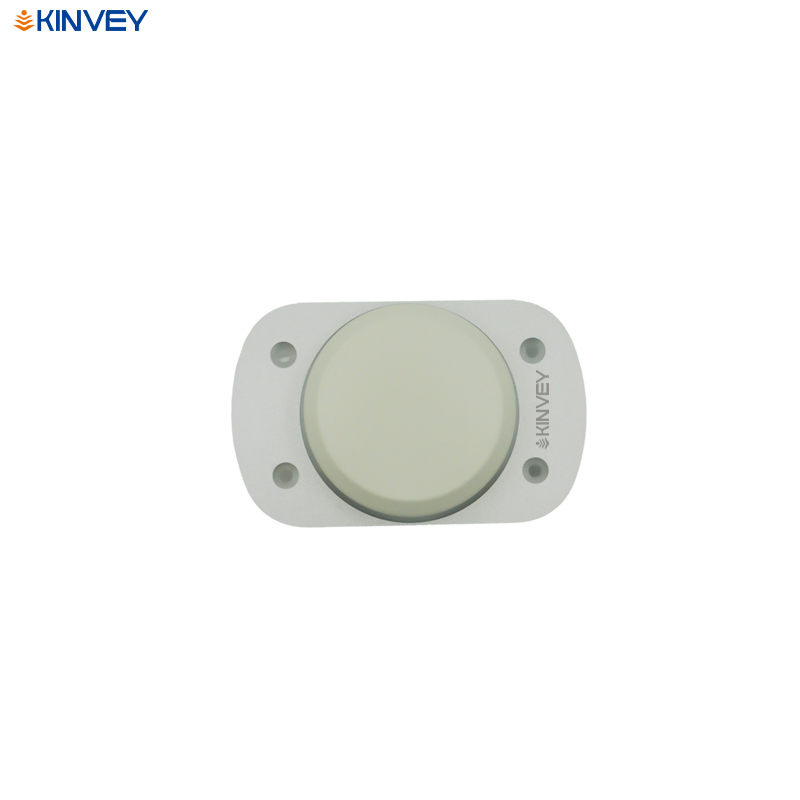

多频航空天线 KV-HM101

·支持 GPS、BDS、GLONASS、GALILEO的四系统多频点
·支持多系统多频点工作
·体积非常小,重量轻,结构可
·天线带外抑制高,可以有效避免通信基站等信号干扰导致系统不稳定
我要咨询
产品简介
技术特点
规格参数
应用领域
推荐产品
产品简介
KV-HM101 是一款支持 GPS、BDS、GLONASS、GALILEO 的四系统多频点航空天线,可广泛应用于测绘、高精度无 人机、车载等行业,特别适用于无人机的诸多应用,如农 业、航拍、遥测、灾情监视、巡逻、治安监控、电力巡线 等。
技术特点

● 无源天线增益高、波束宽,低仰角信号的接收效果好,在遮挡较严重的环境仍能正常收星;

● 无源天线工作频带宽,可以很好的支持多系统多频点工作,尤其是全球组网的 B3 频点,大幅提 高了系统稳定性

● 体积非常小,重量轻,结构可靠,组装后防护等级可达 IP67,单天线满足 IP65,大幅提高了 无人机整机的可靠性,如防水,冲击等等

● 天线带外抑制高,可以有效避免通信基站等信号干扰导致系统不稳定


规格参数
天线特性
频率范围
BDS B1/B2/B3
GPS L1/L2/LBand/L5
GLONASS G1/G2/G3
GALILEO E1/E6/E5b
阻抗
50Ω
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
0°~360°
输出驻波
≤1.5
最高增益
2.5dBi
相位中心误差
±3mm
低噪声放大器指标
增益
36±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
DC3.3~12V
工作电流
≤50mA
结构特性
天线尺寸
120*76*24.6mm(不含连接器)
天线重量
≤160g
接头形式
TNC
工作环境
防水等级
IP67
工作温度
-40℃~+85℃
存储温度
-55℃~+85℃
湿 度
95%不冷凝
