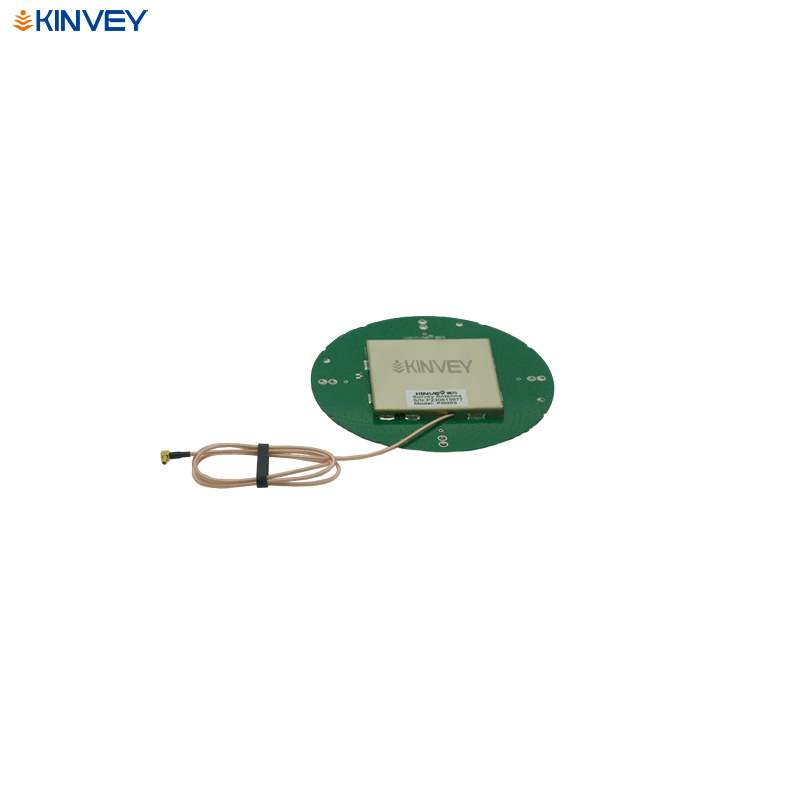

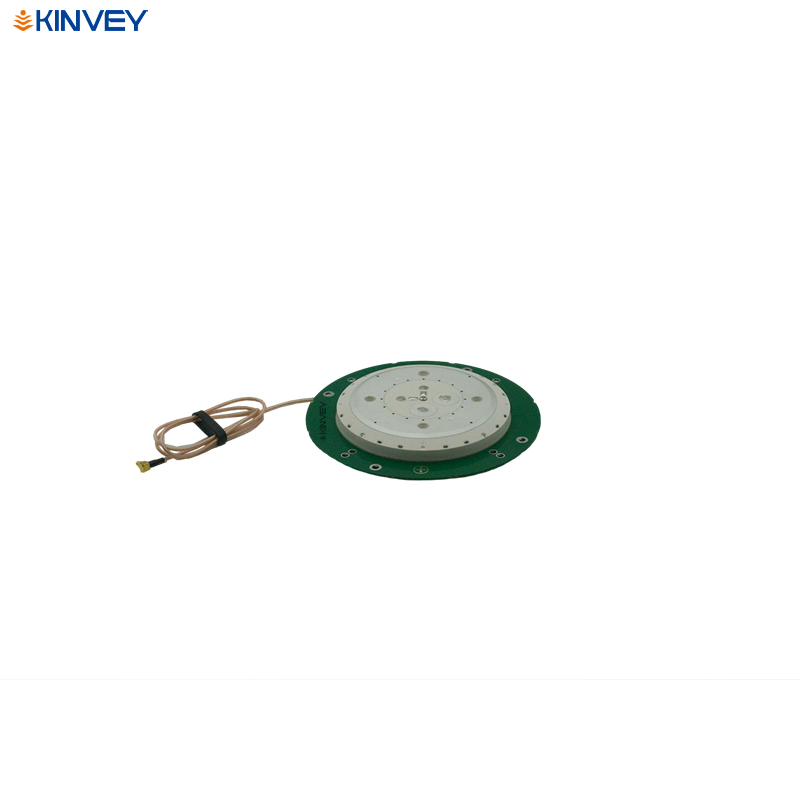

GNSS 全频测量型天线 KV-PM997

·支持四系统全频段信号
·增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星
·带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定
·IP67 防水防尘防紫外线外壳，可满足户外各种恶劣环境下长期使用的要求

我要咨询

产品简介

技术特点

规格参数

应用领域

推荐产品

产品简介

KV-P997是一款支持GPS、BDS、GLONASS、GALILEO的四系统全频点高精度测量型天线，可满足测量设备北斗三代和多系统兼容的需求。可广泛应用于测绘、海洋测量、地质监测、桥梁形变监控、自动化港口、无人机和无人车等应用场合

技术特点

● 无源天线增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星

● GNSS无源天线方案创新使用了耦合馈电+宽带相位平衡技术，并且采用了低损耗复合高分子材料作为天线介质基板

● 无源天线工作频带宽，可以很好的支持多系统多频点工作，尤其是全球组网的B3频点及L5、L-BAND频点，大幅提高了系统稳定性

● 天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

● 结构紧凑可靠，IP67防水防尘防紫外线外壳，可满足户外各种恶劣环境下长期使用的要求

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
L-Band

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

≤1.5

最高增益

5.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

L1：38±2dB
L2：40±2dB

噪声系数

≤1.8dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

DC3.3~12V

工作电流

≤50mA

结构特性

天线尺寸

Φ150*61mm

天线重量

≤400g

安装方式

5/8''×11（英制）

接头形式

TNC-K

工作环境

防水防尘等级

IP67

工作温度

-40℃～+85℃

存储温度

-55℃～+85℃

湿度

95%不冷凝
